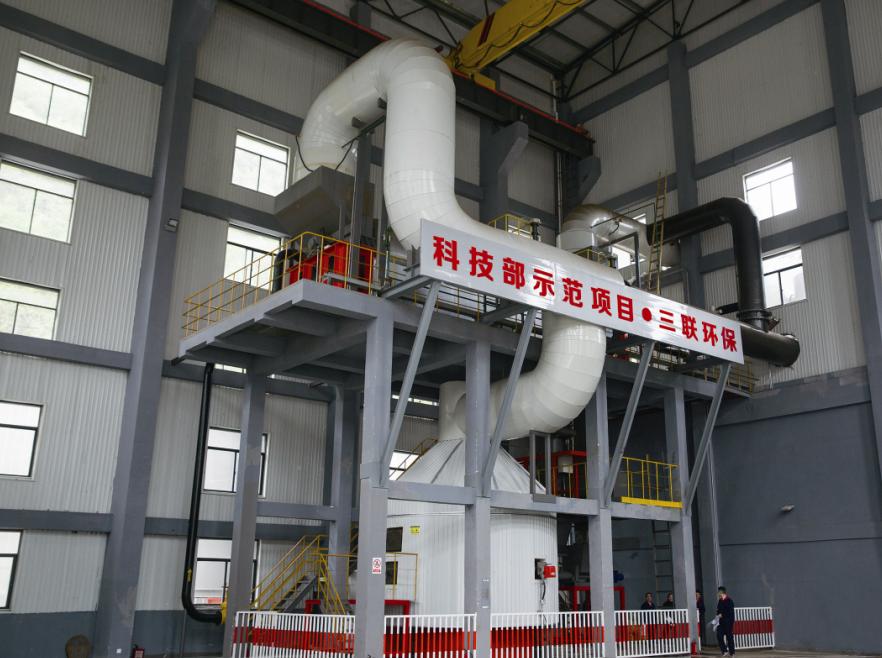

立式清洁焚烧炉装置现场照片：

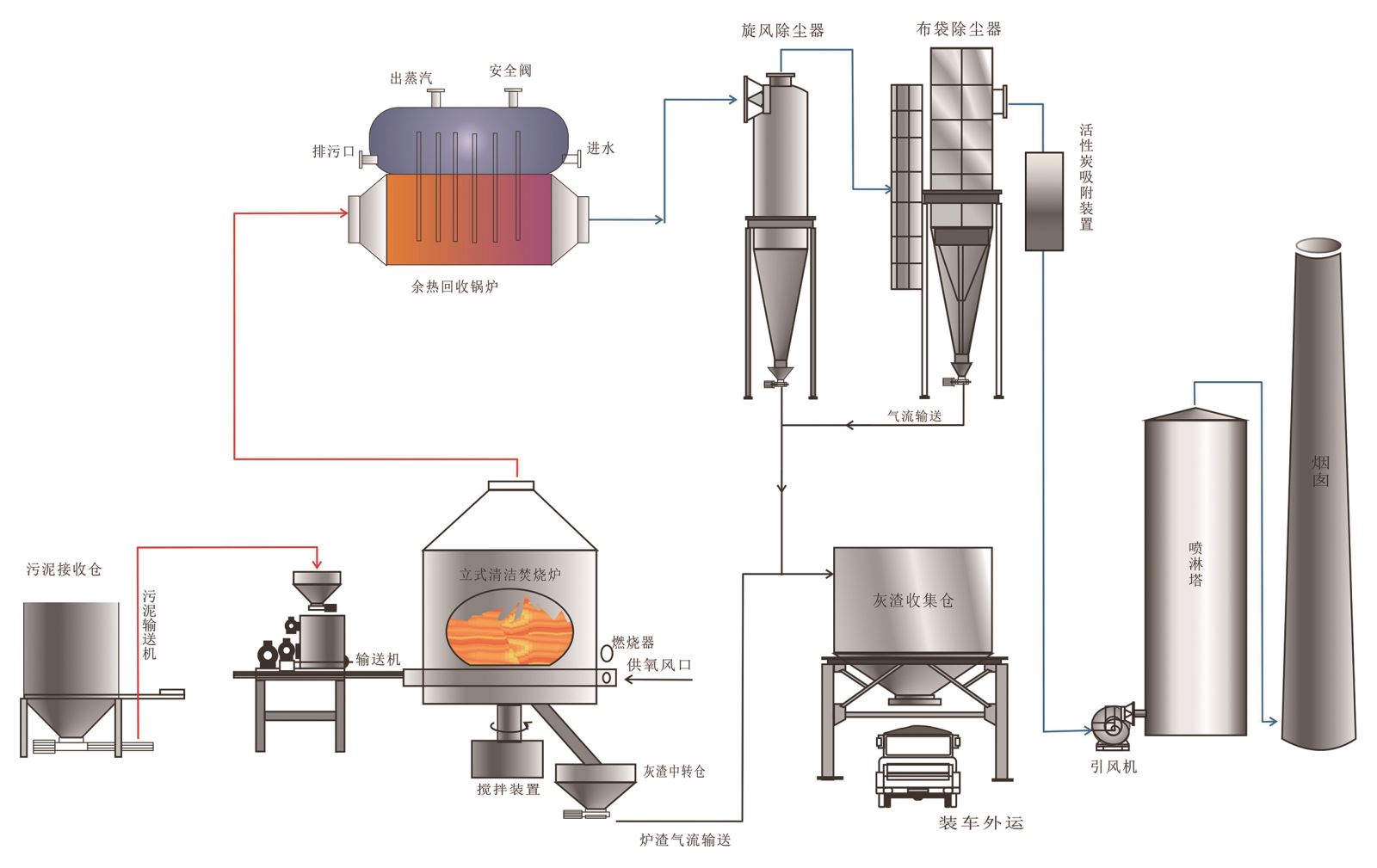

立式清洁焚烧炉装置：

VERTICAL CLEANING INCINERATOR

1.含水率≤45%的污泥，进入污泥储存仓暂存；

2.储存仓里的污泥通过输送机均匀定量的将污泥送入立式清洁焚烧炉进行焚烧处理，焚烧后形成的炭化物在燃烧过程中逐渐向立式清洁焚烧炉中心移动，彻底完成焚烧的灰渣经由多孔管吹出的空气得到冷却，最终从处于中心部位的灰渣排出口排出；

3.焚烧产生的灰渣集中至灰渣收集仓，装车外运进行综合利用；

4.焚烧产生的热量随热烟气经蒸汽锅炉收集蒸汽，外输供用户使用或外卖。由蒸汽锅炉排出的尾气，经尾气处理系统清洁净化后，达标排放。

立式清洁焚烧系统优点:

立式清洁焚烧炉系统（从冷风进口到热风出口以及从湿料进口到灰渣出口止）：包括“进料装置，立式清洁焚烧炉，鼓风机，出渣系统，辅助燃烧器，动力装置”等组成；

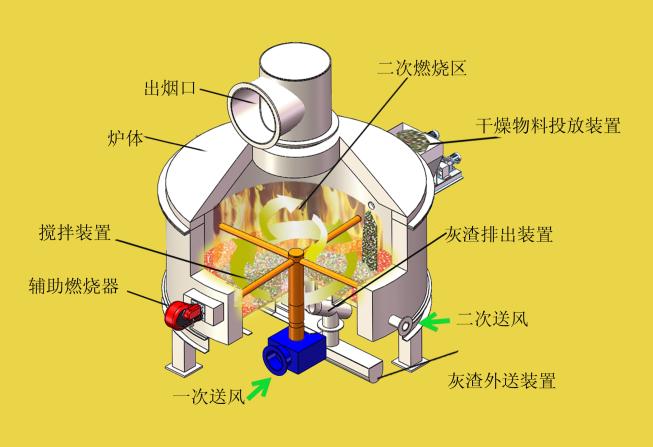

立式清洁焚烧炉是圆筒状一段式固定型焚烧炉，在炉内安装有搅拌装置。在机器运转中，搅拌装置做水平旋转运动的同时，有空气从搅拌臂上的通气孔中吹出。另外，在沿着炉壁切线方向，设置有回旋气体吹进口，从而使炉内的燃烧火焰形成旋转回流火焰状。旋转回流的燃烧火焰，加上搅拌装置的效果，使得炉内温度保持均匀稳定。所以在炉内全方位对被焚烧物质产生强大的辐射和对流作用，由此进一步提高燃烧能力和效果，节约能源，具有以下特点：

（1）本设备可同时焚烧不同类型的低品位热值固体废物，对焚烧物适应性强；

（2）焚烧物料旋转搅拌前进，三种传热方式并存一炉，热利用率较高；

（3）传动机理简单，传动机构在炉外壳，设备维修简单；

（4）对焚烧物形状、含水率要求不高；

（5）立炉内长达近1小时的停留时间和 800℃以上的高温，使污泥完全燃尽；立式清洁焚烧炉腔体容积大，具有二燃室的作用，气体混合使得烟气中未完全燃烧物完全燃烧达到有害成分分解所需的高温 ，高温区烟气总停留时间为≥2 秒，使有害成分废渣焚尽烧透。

（6）良好的密封措施和炉膛微负压，保证有害气体不外泄；

（7）设备运转率高，年运转率一般可达 95%以上，操作维护方便。
