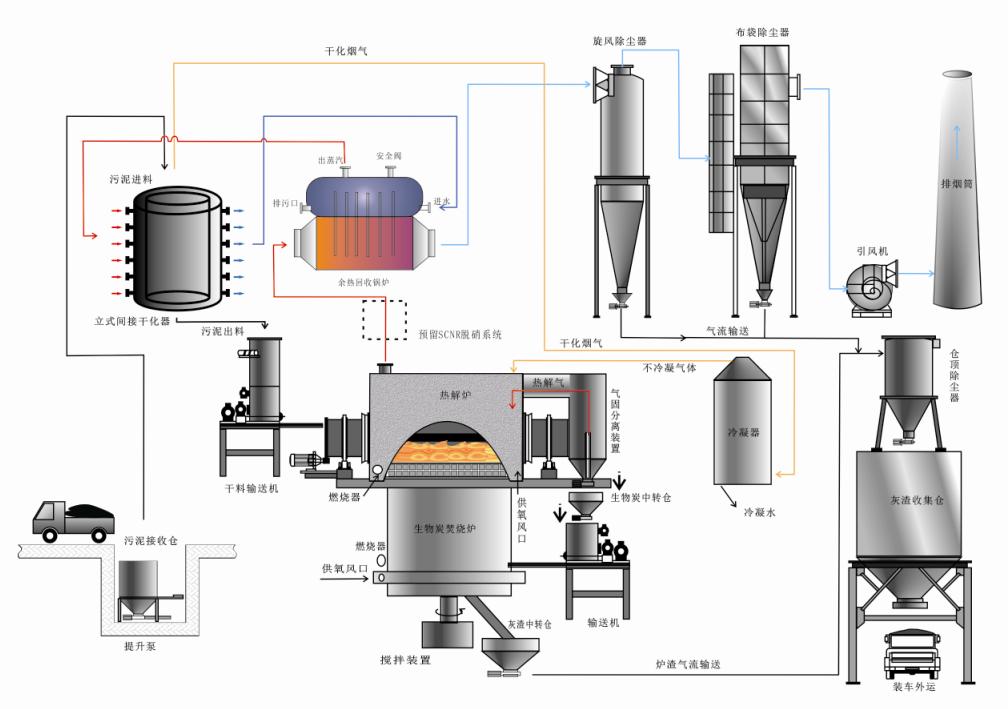

污泥干化热解工艺流程

SLUDGE DRYING AND PYROLYSIS PROCESS

1、脱水污泥由运泥车运至污泥接收仓；

2、脱水污泥由提升泵输送至干化器，通过间接加热，在干化器内实现加热和干化；干化后污泥通过气固分离装置，固相进入干料输送机料仓，气相含有大量水蒸汽，经冷凝器冷凝脱水后不凝可燃气引至热解炉膛作为热源循环利用；

3、污泥进入热解炉进行热解，热解后生物炭进入生物炭焚烧炉提取可用热量，混合气进入热解炉膛燃烧，从热解炉引来的燃烧后热烟气进入余热回收装置，产生蒸汽迅速返回至间接干化器夹层，通过间接加热对污泥进行干化，干化后蒸汽变为热水回用，引风机抽出的烟气经尾气处理系统清洁净化后，达标排放；

4、生物炭经脱氢、碳化、冷却处理后集中至灰渣收集仓，装车外运进行综合利用。
